Alle DMX Output Module (einfaches Output Module, doppeltes Output Module und Output Module LM) sind auf der Datenseite komplett optisch isoliert und mit einem separat isolierten Spannungsanschluss ausgerüstet. 2 LEDs geben Auskunft über die Spannungsversorgung und ob im Augenblick DMX-Daten anliegen. Weiterhin sind folgende Schutzmaßnahmen in allen Modulen integriert:
- Überspannungsschutz auf der Datenseite
- statischer Aufladungsschutz auf der Datenseite
- anstiegszeitgesteuerte Ausgänge
- Kurzschlussschutz
In Übereinstimmung mit dem DMX512-Standard benötigt jedes DMX Output Module eine Spannungsversorgung von +8V und +15V DC. Diese Spannung liefert entweder das XTBA-Netzanschlussgerät oder ein modifizierter Smart Splitter. Beim Einsatz eines Smart Splitters ist zu beachten, dass nicht mehr als 32 Module entsprechend des DMX512-Standards an eine Linie angeschlossen werden dürfen. Die maximale Leitungslänge darf theoretisch bis zu 1.000 Meter betragen. (Und ist praktisch abhängig von der verwendeten Installationsart.)
Mini Splitter
Alle DMX Output Module lassen sich mit einem „Mini“-Splitter vergleichen, der sehr einfach und kostengünstig an dem Ort installiert wird, an dem er benötigt wird. Sowohl die Eingangs- als auch die optisch isolierten Ausgangsmodule sind datengepuffert und kurzschlussfest. Kommt es zum Kurzschluß auf der angeschlossenen abgehenden Datenleitung, schaltet das Modul die angeschlossene Datenleitung bis zur Entfernung des Kurzschlusses aus. Dadurch wird vermieden, dass die „Versorgungs“-Datenleitung in Mitleidenschaft gezogen werden kann. Da jedes DMX Output Module das DMX-Signal neu generiert, können nach den DMX-Spezifikationen an jedes dieser Module bis zu 32 weitere Geräte angeschlossen werden. Durch die Benutzung der DMX Output Module werden zudem keinerlei LOOP-Kabel oder Terminatoren mehr benötigt.
einfaches DMX Output Module
Technische Daten einfaches Output Modul
- Länge: 85m
- Tiefe: 85m
- Höhe: 45mm
- Gewicht: 0,5kg
- Farbe: Schwarz
- das Modul wird mit einer metallischen quadratischen UK-Unterputzdose geliefert
- Spannungsversorgung: 9V – 15V DC
doppeltes DMX Output Module
Mit diesem Modul können 2 unabhängige DMX-Universen mit der DMX-Distribution im Haus verteilt werden.
Technische Daten doppeltes Output Module
- Länge: 140mm
- Tiefe: 85mm
- Höhe: 45mm
- Gewicht: 0,5kg
- Farbe: Schwarz
- das Modul wird mit einer metallischen quadratischen UK-Unterputzdose geliefert
- Spannungsversorgung: 9V – 15V DC

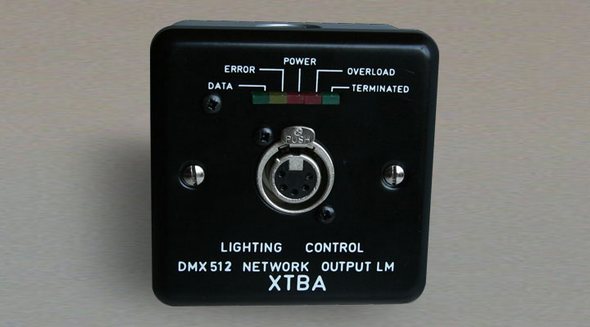

DMX Output Module LM
LM steht für „Line Monitoring“.
Die neuen DMX Output Module LM bieten die bekannte Funktionalität der einfachen Module. Darüberhinaus bieten sie durch zusätzliche LED-Anzeigen dem Benutzer genauere Angaben zum augenblicklichen Zustand des DMX-Signals an diesem Modul. Insgesamt geben 5 unterschiedliche LEDs Auskunft:
- Grün: DMX-Daten liegen an
- Gelb: ein Leitungsfehler liegt vor
- Grün: Betriebsspannung liegt an
- Rot: Überspannung (LED blinkt)
- Grün: Datenterminierung ist korrekt
Alle 5 LEDs können vom Lichtstellpult ein- und ausgeschaltet werden. Dafür ist es nur notwendig, folgende Stimmung zu senden: Kreis 510 für 15 Sekunden auf den Wert VOLL, alle anderen AUS.
Wenn die Module in Sichtrichtung des Publikums installiert sind, kann diese Funktion durch den Einsatz eines Jumpers auf der Platine deaktiviert werden.
Technische Daten Output Module LM
- Länge: 85mm
- Tiefe: 85mm
- Höhe: 45mm
- Gewicht: 0,5kg
- Farbe: Schwarz
- das Modul wird mit einer metallischen quadratischen UK-Unterputzdose geliefert
- Spannungsversorgung: 9V – 15V DC
Download Handbuch Network Input Module
Download manual Network Input Module (english)
unverbindliche Preisinformation
Einfaches Output Module ….. 150 Euro
Doppeltes Output Module ….. 250 Euro
Output Module LM ….. 210 Euro
Alle Preise exklusive Mehrwertsteuer, ohne Fracht & Verpackung.
Durch die Wechselkurse können sich jederzeit andere Preise ergeben!
Hier können Sie sich ein maßgeschneidertes und unverbindliches Angebot von uns erstellen lassen!
XTBA erklärt, dass diese Produkte den Bestimmungen der EMC Directive 89/366/EEC entsprechen.
